Люк напольный стальной с рифленым листом Event ЛНСР

pdf Скачать каталог

Выбрать размер

от 15081 руб.

Только до 10 декабря доставка ТК "Деловые Линии" до города по всей России БЕСПЛАТНО!!! (см. «Доставка и оплата»)

Люк ЛНСР не требует облицовки и полностью готов к применению.

Люк с рифленым листом ЛНСР служит как для организации доступа в подвал из помещений гаражного типа, так и для уличного применения. Особенностью данной модели является рифленый лист, установленный сверху конструкции.

Рифленый лист толщиною 3 мм и каркас створки, выполненный из трубы 40х50х2 мм, обеспечивают жесткость конструкции и возможность удобного перемещения людей по крышке люка.

Для подъёма крышки используются газлифты, позволяющие открыть ее без особых усилий, несмотря на большой вес.

Крышка может быть утеплена.

Скрытые петли защищены от попадания влаги.

Фиксация в закрытом состоянии осуществляется с помощью оригинальной защёлки собственного производства, которая открывается ключом и имеет возможность открытия рукой изнутри. С верхней стороны в отверстие для ключа установлена латунная заглушка. Открытие производится поворотом специального ключа, который служит одновременно и ручкой для поднятия-опускания люка.

Для предотвращения несанкционированного закрывания люка имеется механизм фиксации в открытом состоянии. Для закрытия люка необходимо потянуть подвижную часть механизма вверх (разблокировать механизм), опустить створку и выкрутить ключ, что приведет к срабатыванию защелки.

Сферы применения

Производственные и гаражные помещения, пешеходные зоны.

Размерный ряд

Изделие может выпускаться в различных модификациях с учётом особенностей монтажа  по желанию заказчика.

Для выбора люка необходимых размеров и конструкции обратитесь к нашим менеджерам. Мы готовы предоставить люки с посадочным размером от 500х500 мм до 1500х2000 мм.

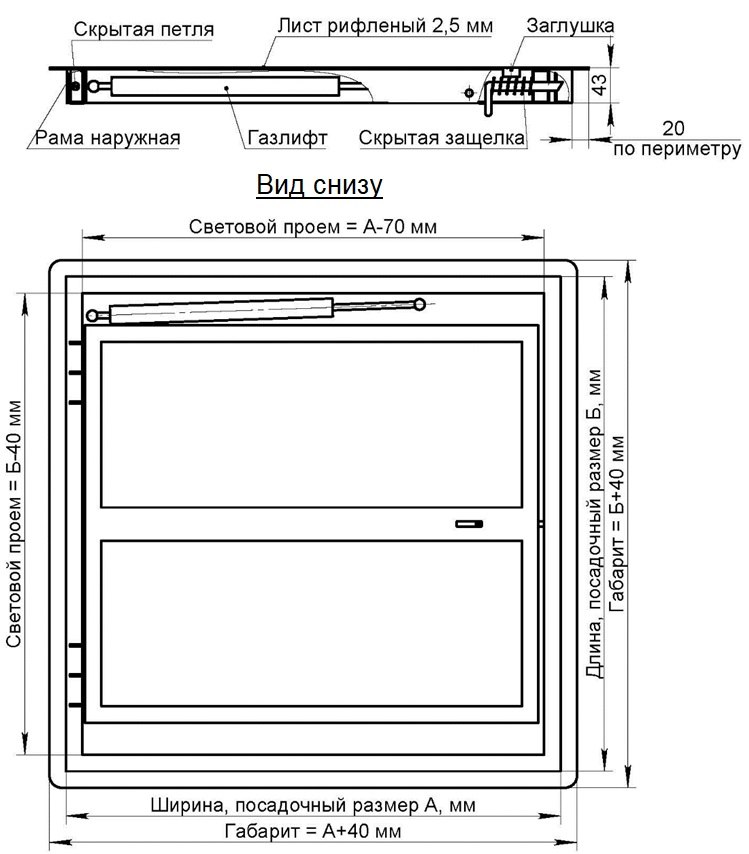

Перечень основных элементов конструкции люка

Конструкция состоит из:

- наружной рамы с рифленым листом в районе петель;
- крышки с рифленым листом, соединённой с рамой при помощи петель;

- механизма фиксации в открытом состоянии 1 и более шт;
- газовых амортизаторов – 2  и более шт.;

- запорного устройства – 1 и более шт.;
- ключа для открытия/закрытия – 1 и более шт.

Метод монтажа

Люк устанавливают на подготовленное основание с последующей фиксацией наружной рамы анкерными болтами. Зазоры между проемом и люком заполнить монтажной пеной.

Цвет

Изделие имеет порошковое декоративное покрытие, обеспечивающее защиту от коррозии.

Стандартный цвет – серый.

Паспорт ЛНСР

Таблица размеров и цен

Длина (см) Ширина (см)
50 55 60 65 70 75 80 85 90 95 100
30 15 081 15 289 15 502 15 778 16 047 16 519 16 804 17 073 17 338 17 629 17 896
35 15 442 15 666 15 887 16 168 16 446 16 964 17 259 17 535 17 832 18 126 18 404
40 15 798 16 030 16 267 16 555 16 845 17 403 17 707 18 000 18 305 18 627 18 915
45 16 132 16 381 16 628 16 945 17 244 17 850 18 161 18 463 18 795 19 127 19 426
50 16 499 16 762 17 025 17 304 17 644 18 292 18 488 18 924 19 270 19 624 19 939
55 16 853 17 129 17 406 17 727 18 049 18 728 18 942 19 387 19 757 20 126 20 446
60 15 890 17 636 16 442 18 115 18 449 19 173 18 113 19 853 19 883 20 628 20 955
65 17 562 17 860 18 164 18 505 18 845 19 615 19 846 20 315 20 719 21 129 21 469
70 17 910 18 227 18 543 18 897 18 157 20 055 20 300 20 777 20 720 21 624 21 974
75 18 267 18 595 18 924 19 283 19 645 20 501 20 754 21 246 21 685 22 127 22 490
80 18 620 18 956 19 299 19 670 20 045 20 941 20 763 21 706 22 172 22 625 23 001
85 18 973 19 324 19 678 20 065 20 450 21 385 21 657 22 169 22 646 23 125 23 510
90 19 327 19 691 20 058 20 453 20 850 21 826 22 110 22 632 22 821 23 626 24 021
95 19 676 20 059 20 437 20 844 21 249 22 270 22 564 23 094 23 596 24 126 24 528
100 20 031 20 426 20 814 21 232 21 647 22 709 23 015 23 558 24 084 24 626 24 770
105 21 897 22 321 22 742 23 205 23 668 24 710 25 040 25 658 26 208 26 768 27 227
110 22 295 22 729 23 166 23 639 24 112 25 201 25 605 26 166 26 753 27 321 27 793
115 22 697 23 145 23 593 24 073 24 557 25 693 26 048 26 684 27 279 27 877 28 357
120 23 089 23 555 24 016 24 508 25 005 26 187 26 552 27 199 27 779 28 430 28 921
125 23 489 23 962 24 438 24 945 25 448 26 682 27 056 27 710 28 330 28 983 29 487
130 23 888 24 375 24 864 25 378 25 892 27 174 27 563 28 224 28 872 29 534 30 015
135 27 726 28 264 28 799 29 348 29 898 31 167 31 576 32 291 32 963 33 636 34 187
140 28 150 28 701 29 252 29 813 30 374 31 693 32 110 32 834 33 748 34 223 34 784
145 28 581 29 144 29 709 30 279 30 848 32 221 32 647 33 384 34 080 34 816 35 385
150 29 005 29 585 30 162 30 743 31 324 32 747 33 184 33 932 34 657 35 402 36 127
155 35 539 36 193 36 848 37 468 38 088 39 497 39 957 40 757 41 511 42 267 42 883
160 35 998 36 667 37 334 37 967 38 595 40 062 40 533 41 341 42 468 42 892 43 522
165 36 455 37 143 37 821 38 462 39 103 40 624 41 104 41 928 42 701 43 523 44 163
170 36 917 37 612 38 311 38 962 39 612 41 191 41 679 42 514 43 317 44 152 45 471
175 38 697 39 421 40 145 40 835 41 527 43 086 43 602 44 490 45 331 46 170 46 859
180 39 189 39 931 40 669 41 373 42 074 43 690 44 220 45 118 45 846 46 841 47 547
185 39 690 40 439 41 195 41 906 42 613 44 297 44 835 45 742 46 605 47 512 48 226
190 40 179 40 946 41 716 42 438 43 159 44 904 45 447 46 368 47 261 48 182 50 082
195 42 986 43 792 44 596 45 360 46 127 47 958 48 532 49 514 50 442 51 425 52 188
200 43 520 44 342 45 161 45 935 46 712 48 608 49 189 50 184 51 150 52 144 54 065

Погрешность при производстве может составлять ± 2 мм.
Производитель на свое усмотрение и без дополнительных уведомлений может менять комплектацию, внешний вид и технические характеристики модели
